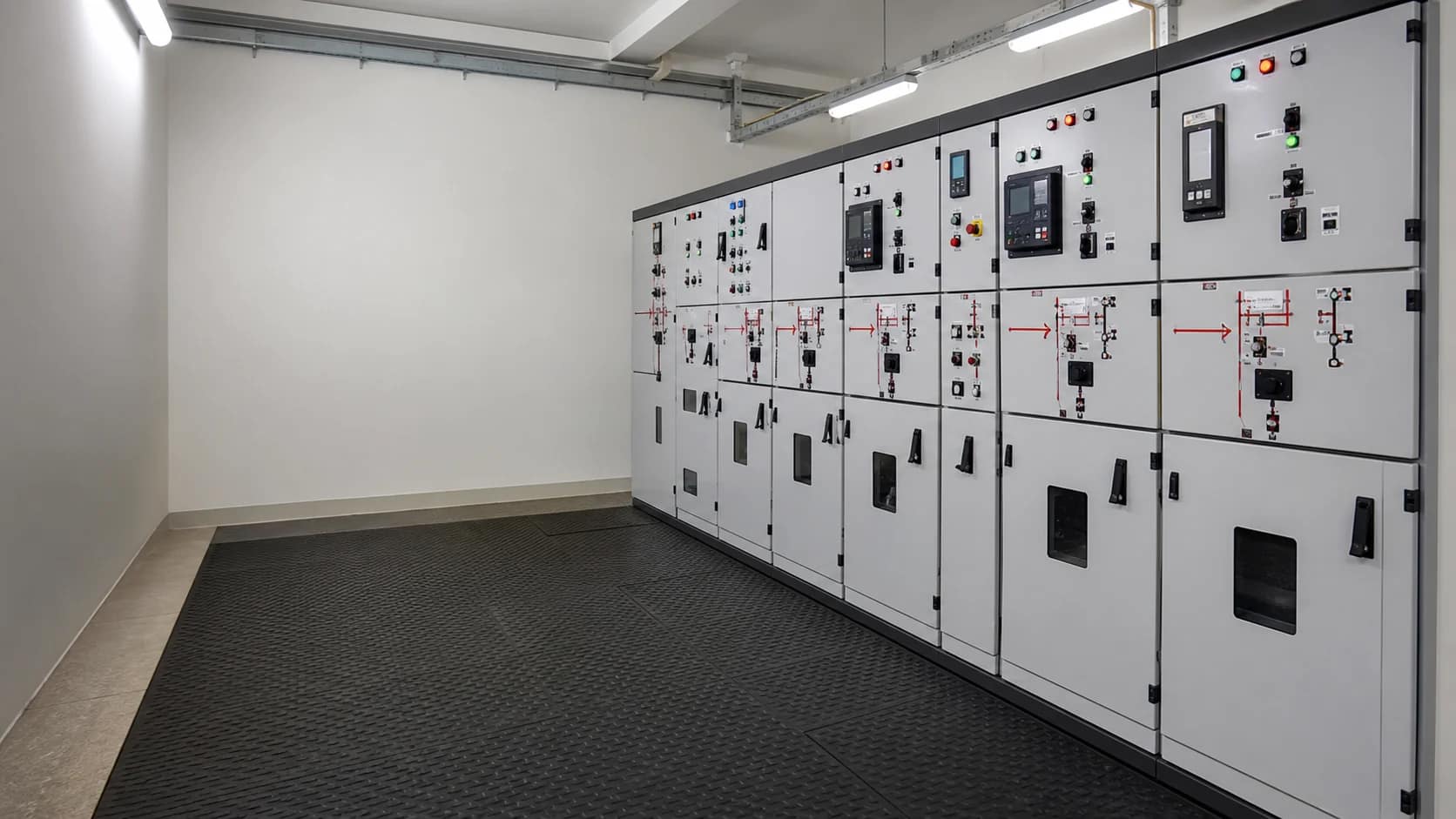

Cabine primária para atendimento em média tensão
A cabine primária recebe a energia em média tensão. Demanda, ponto de entrega e arranjo físico da unidade condicionam o projeto.
O ponto de fronteira entre a distribuidora e a instalação.
A cabine responde a duas ordens de exigência: a norma técnica da concessionária de um lado e a operação e manutenção da unidade do outro. O projeto atende às duas no mesmo arranjo físico e no mesmo conjunto de documentos.
A cabine primária é analisada como ponto de entrada em média tensão: demanda, proteção, medição, manobra e espaço físico precisam ser compatibilizados antes de qualquer alteração.
Critérios, sistemas e decisões que precisam ser tratados no serviço.
O escopo é definido a partir da condição da unidade e dos dados disponíveis. Os itens abaixo mostram o que precisa ser confirmado antes da proposta técnico-comercial.
- 01
Demanda, ponto de entrega e medição
Avaliamos demanda, espaço, medição, proteção, aterramento e exigências da concessionária.
- 02
Proteção, manobra e transformação
A definição da cabine envolve ponto de entrega, demanda, medição, cubículos, seccionamento, disjuntores, relés de proteção, transformadores, aterramento e intertravamentos. O arranjo físico deve permitir manobra, manutenção e acesso seguro.
- 03
Testes e planejamento de energização
O projeto organiza cubículos, chaves, disjuntores, relés, transformadores e intertravamentos.
Quando este escopo faz sentido para a operação.
- Condição de aplicaçãoIndicada para unidades comerciais e industriais atendidas em média tensão ou em processo de ampliação de demanda, alteração de medição ou modernização de infraestrutura existente.
O que precisa ficar claro após a avaliação ou execução.
Registros, referências e entregáveis são delimitados na proposta. A documentação deve servir à operação, à manutenção e à próxima decisão de engenharia.
Registros e documentação
Documentação de conexão, desenhos, registros de teste e plano de energização.
Referências do escopo
Para instalações de média tensão até 36,2 kV, os critérios técnicos são avaliados à luz da ABNT NBR 14039 e das exigências da distribuidora aplicável.
Definições importantes antes da proposta.
Qual é o ponto técnico que mais influencia este serviço?
A potência do transformador não é definida somente pelo consumo atual. Perfil de carga, partidas, expansão prevista, proteção e condições de conexão precisam ser avaliados no mesmo estudo.
Em que situação esta avaliação é indicada?
Indicada para unidades comerciais e industriais atendidas em média tensão ou em processo de ampliação de demanda, alteração de medição ou modernização de infraestrutura existente.
O que preciso informar antes da visita?
Informe a demanda atual, o espaço disponível e o histórico de atendimento da unidade.
