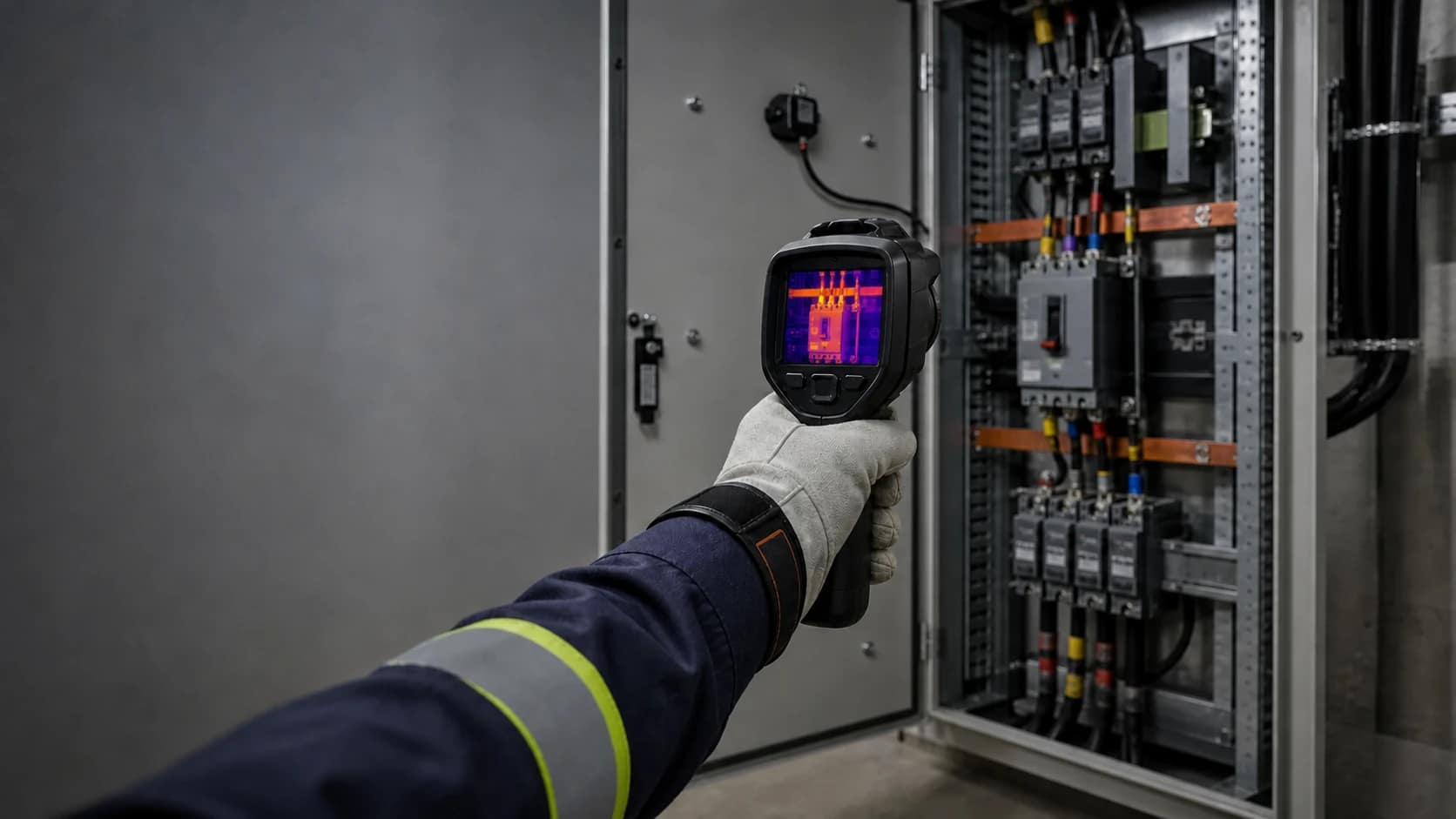

Termografia elétrica para inspeção de ativos sob carga.
A avaliação identifica variações térmicas em painéis, conexões, quadros e subestações, com registros e classificação técnica dos achados.
Ficou alguma dúvida sobre o escopo?Fale com a engenharia antes de seguir lendo — sem compromisso.
Falar pelo WhatsAppSolicitar visita técnicaCampanhas periódicas mostram tendência, não só o instante.
Uma imagem térmica isolada mostra um instante; campanhas periódicas mostram tendência. Repetir a inspeção nas mesmas condições de carga permite acompanhar a evolução de cada conexão ao longo do tempo.
A termografia elétrica registra a condição térmica dos componentes enquanto a instalação opera sob carga. A interpretação depende da carga observada, emissividade, acesso ao ativo e comparação com referências equivalentes.
Já sabe que precisa desse serviço?
Falar pelo WhatsAppCritérios, sistemas e decisões que precisam ser tratados no serviço.
O escopo é definido a partir da condição da unidade e dos dados disponíveis. Os itens abaixo mostram o que precisa ser confirmado antes da proposta técnico-comercial.
- 01
Condição de carga e rota de inspeção
A rota cobre os pontos críticos definidos com o cliente, com registro de carga, acessos e parâmetros de inspeção.
- 02
Imagens térmicas e criticidade
Associe o termograma à corrente e ao regime de operação. Componentes equivalentes só devem ser comparados com as diferenças de carga consideradas; uma superfície fria com pouca carga não comprova ausência de anomalia. Registre emissividade e condições de observação, considerando reflexos e acesso. A leitura aparente da superfície não equivale automaticamente à temperatura interna de uma conexão.
- 03
Correção e reinspeção
A análise relaciona cada imagem ao ativo inspecionado e à condição de operação observada.
Quando este escopo faz sentido para a operação.
- Condição de aplicaçãoIndicada para quadros, QGBT, barramentos, conexões, disjuntores, motores e circuitos críticos que podem ser avaliados com a instalação em operação e dentro das condições de segurança.
O que precisa ficar claro após a avaliação ou execução.
Registros, referências e entregáveis são delimitados na proposta. A documentação deve servir à operação, à manutenção e à próxima decisão de engenharia.
Registros e documentação
Relatório térmico com classificação de prioridade, ação recomendada e indicação de reinspeção.
Referências do escopo
Fluke: inspeção termográfica de sistemas elétricos; NR-10 e Portaria MTE nº 737/2026. A aplicação deve registrar os requisitos e as condições pertinentes ao escopo.
Condições necessárias para interpretar a termografia
A proposta delimita dados necessários e verificações, com critérios registrados para a instalação avaliada.
- 01
Condição de carga
Associe o termograma à corrente e ao regime de operação. Componentes equivalentes só devem ser comparados com as diferenças de carga consideradas; uma superfície fria com pouca carga não comprova ausência de anomalia.
- 02
Aquisição e limites
Registre emissividade e condições de observação, considerando reflexos e acesso. A leitura aparente da superfície não equivale automaticamente à temperatura interna de uma conexão.
- 03
Encaminhamento
A classificação deve considerar consequência e condição do componente, sem tabela universal de temperatura para todo painel. A causa exige investigação complementar; depois da correção, compare registros sob condição de carga compatível.
Base técnica e condições de aplicação.
- Fluke: inspeção termográfica de sistemas elétricosReferência técnica de fabricante para interpretação de padrões térmicos. A imagem precisa ser relacionada à carga e às condições de observação.
- NR-10 e Portaria MTE nº 737/2026Em outubro de 2026, permanece vigente a redação com última modificação de 2019. A nova redação publicada em 2026 entra em vigor em 01/06/2027, ressalvado o prazo específico para instalações existentes. Publicação e vigência são datas distintas.
Definições importantes antes da proposta.
Qual é o ponto técnico que mais influencia este serviço?
Um ponto quente só pode ser classificado com contexto. Comparação entre componentes equivalentes, carga no momento da inspeção e condição de acesso evitam conclusões baseadas apenas na imagem.
Em que situação esta avaliação é indicada?
Indicada para quadros, QGBT, barramentos, conexões, disjuntores, motores e circuitos críticos que podem ser avaliados com a instalação em operação e dentro das condições de segurança.
O que preciso informar antes da visita?
A rota de inspeção é definida pelos ativos, pelas condições de carga e pelo objetivo da avaliação.
