Diagrama unifilar desatualizado: levantamento e revisão da instalação

Revisão técnica editorial: 19/10/2026.

Um diagrama unifilar só é útil quando permite reconhecer a configuração real da instalação. Mudanças de quadros e proteções que não entram no desenho reduzem a confiabilidade da informação usada para manutenção e planejamento. Atualizar o arquivo exige levantamento, além de edição gráfica.

Identifique o que mudou em campo

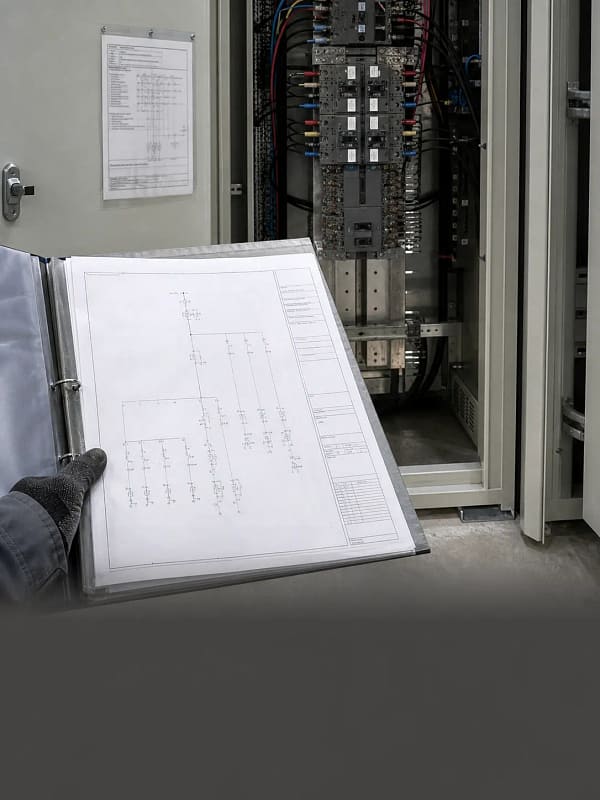

Confronte o desenho disponível com os quadros e alimentadores acessíveis. Registre identificação, origem e destino dos circuitos, além das características verificadas. Não atribua uma seção de cabo ou um ajuste de proteção apenas porque constava de um desenho antigo.

O levantamento precisa respeitar condições de segurança e acesso. Partes sem identificação ou não verificadas devem ser marcadas como pendência. A ausência de acesso não autoriza completar o diagrama por suposição e entregar o conjunto como “conforme construído”.

Informações que precisam ser consistentes

A simbologia e a legenda devem permitir interpretar o desenho. As referências entre páginas precisam funcionar quando o conjunto for dividido em folhas. A identificação deve ser mantida na instalação para que o operador localize o circuito sem depender apenas da memória da equipe.

Atualizar o desenho não equivale a aprovar a instalação

O unifilar registra a configuração levantada. A verificação do dimensionamento e da coordenação das proteções pode exigir estudo específico. Um desenho atualizado pode documentar uma condição que ainda precisa de adequação; isso deve ficar claro na entrega.

A NR-10 vigente prevê documentação das instalações, e as referências técnicas devem ser consideradas conforme o sistema. A revisão precisa identificar a data e as condições do levantamento. A nova redação da NR-10 publicada em 2026 tem vigência própria, que não deve ser confundida com a obrigação atualmente aplicável.

Mantenha o documento após a entrega

Defina quem aprova alterações e atualiza o arquivo depois de intervenções. Guarde versão editável e cópia de consulta, com identificação da revisão. Envie o diagrama disponível e a relação das mudanças conhecidas para delimitar o levantamento e as eventuais verificações adicionais.

Referências e critérios desta revisão

• ABNT NBR 5410:2004, Versão Corrigida:2008: Referência de instalações elétricas de baixa tensão. Os critérios devem ser aplicados ao sistema e às condições efetivamente avaliadas.
• NR-10 e Portaria MTE nº 737/2026: Em outubro de 2026, permanece vigente a redação com última modificação de 2019. A nova redação publicada em 2026 entra em vigor em 01/06/2027, ressalvado o prazo específico para instalações existentes. Publicação e vigência são datas distintas.

Referências consultadas na revisão editorial de outubro de 2026. A aplicação ao caso concreto deve registrar as edições, os requisitos e os limites do escopo técnico.
