Estudo de seletividade: dados e critérios para coordenar proteções

Revisão técnica editorial: 19/10/2026.

Um estudo de seletividade avalia como os dispositivos de proteção respondem a falhas em diferentes partes da instalação. A intenção é limitar o trecho desligado quando isso for tecnicamente possível, preservando a proteção dos equipamentos e condutores. Não se pode garantir seletividade apenas por instalar disjuntores de correntes nominais diferentes.

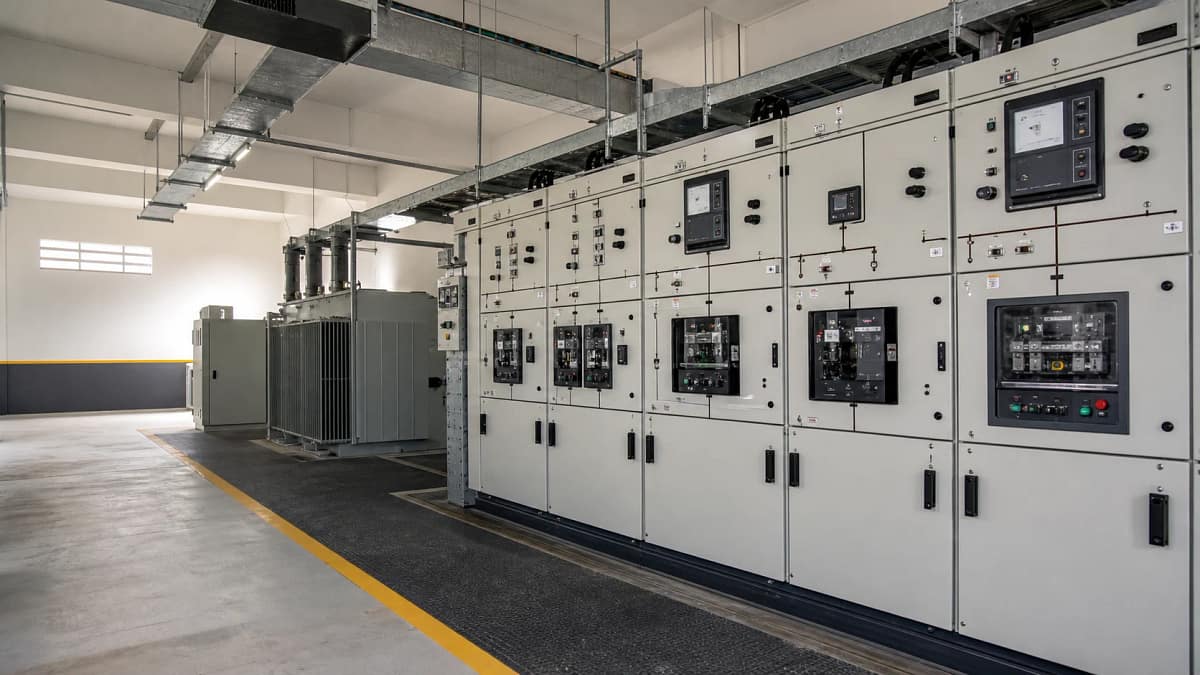

Reúna os dados antes de comparar curvas

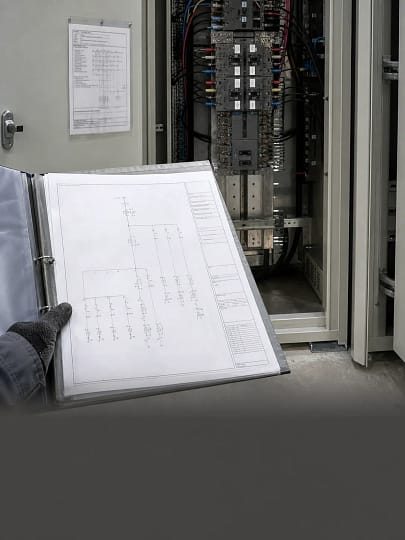

O estudo precisa de diagrama atualizado e características das fontes, incluindo os dados pertinentes de curto-circuito. Cabos e transformadores influenciam os valores de falta nos diferentes pontos. Fontes alternativas podem criar cenários que não são representados pelo funcionamento normal da distribuidora.

Para cada dispositivo, identifique modelo e unidade de disparo, além dos ajustes disponíveis e instalados. Uma curva genérica de outro equipamento pode levar a uma conclusão inválida. Quando faltarem dados do fabricante, a limitação deve ser declarada e tratada antes de concluir o estudo.

Avaliações que precisam permanecer compatíveis

Curvas tempo-corrente ajudam a examinar a coordenação, mas a análise pode exigir tabelas e dados específicos de seletividade e associação fornecidos pelo fabricante. A conclusão precisa indicar limites e faixas de aplicação. Seletividade parcial não deve ser anunciada como total.

Ajustes não podem privilegiar apenas a continuidade

Aumentar o tempo de atuação para evitar desligamentos a montante pode alterar as solicitações sobre os componentes. O estudo deve compatibilizar proteção e coordenação, sem tratar um desarme indesejado como motivo suficiente para mudar ajustes. Partidas e condições normais de carga também precisam entrar na avaliação.

As referências de baixa ou média tensão devem ser utilizadas conforme o sistema, com requisitos da distribuidora quando pertinentes. A documentação deve registrar premissas e cenários, além dos ajustes recomendados e suas limitações.

Da recomendação à implantação

Antes de aplicar ajustes, programe a intervenção e confirme os equipamentos em campo. Registre parametrizações e testes previstos, mantendo cópia da configuração final. O estudo precisa ser revisto quando houver alterações relevantes de fonte ou distribuição. Envie diagrama e identificação das proteções para delimitar os dados e ensaios necessários.

Referências e critérios desta revisão

• ABNT NBR 5410:2004, Versão Corrigida:2008: Referência de instalações elétricas de baixa tensão. Os critérios devem ser aplicados ao sistema e às condições efetivamente avaliadas.
• ABNT NBR 14039:2021: Referência de instalações elétricas de média tensão em seu campo de aplicação, com os padrões da distribuidora nas interfaces de conexão.

Referências consultadas na revisão editorial de outubro de 2026. A aplicação ao caso concreto deve registrar as edições, os requisitos e os limites do escopo técnico.
