Projeto VRF: o que definir antes de pedir um orçamento

Revisão técnica editorial: 19/10/2026.

Para pedir um orçamento de projeto VRF, reúna a planta do imóvel, o uso de cada ambiente e as condições de instalação das unidades externas. Só a metragem não descreve a necessidade de climatização: uma sala de reunião com ocupação concentrada e uma área administrativa de mesma área podem exigir soluções diferentes.

VRF é a sigla para fluxo variável de refrigerante. O sistema atende diferentes zonas por meio de unidades internas ligadas a uma ou mais unidades externas. A escolha precisa considerar a aplicação completa, incluindo as interfaces que não fazem parte do circuito de refrigerante.

Comece pelo uso dos ambientes

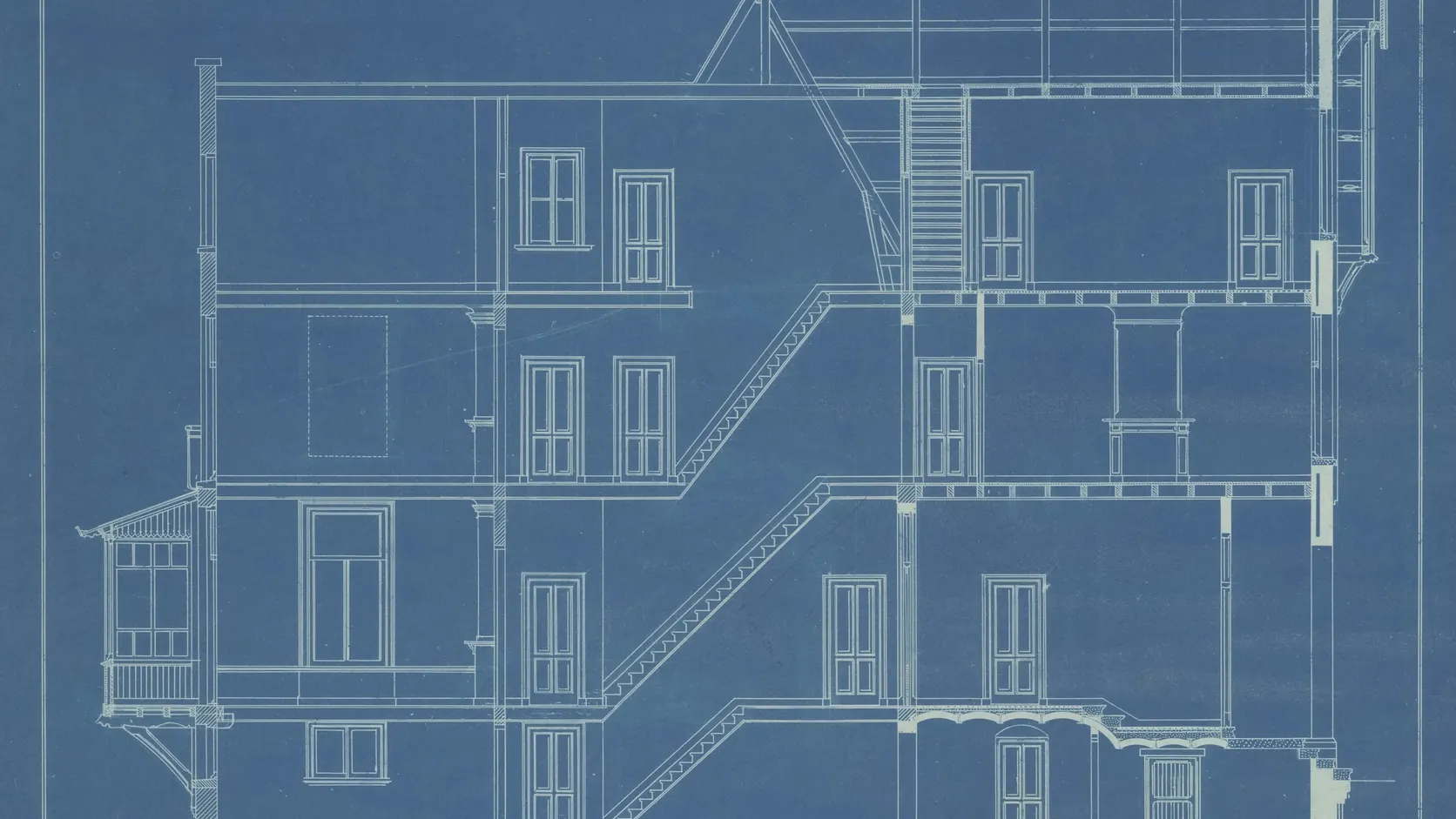

Uma planta atualizada ajuda a localizar salas, fachadas e áreas de circulação. Sobre ela, registre a ocupação prevista e os horários de uso. Identifique os ambientes que funcionam fora do expediente e as áreas que podem mudar de layout. Essas informações ajudam a definir os controles e a divisão do sistema.

O levantamento também deve identificar a incidência solar, os equipamentos que liberam calor e as características da envoltória. O cálculo de carga térmica transforma essas condições em critérios de dimensionamento. Uma regra única de capacidade por metro quadrado não substitui essa avaliação.

Confirme os espaços para instalar e manter

A posição da unidade externa precisa permitir a operação conforme o fabricante e o acesso futuro para manutenção. Uma área aparentemente livre pode ter restrição de circulação de ar, ruído ou capacidade de suporte. A aprovação arquitetônica do espaço não resolve automaticamente essas condições técnicas.

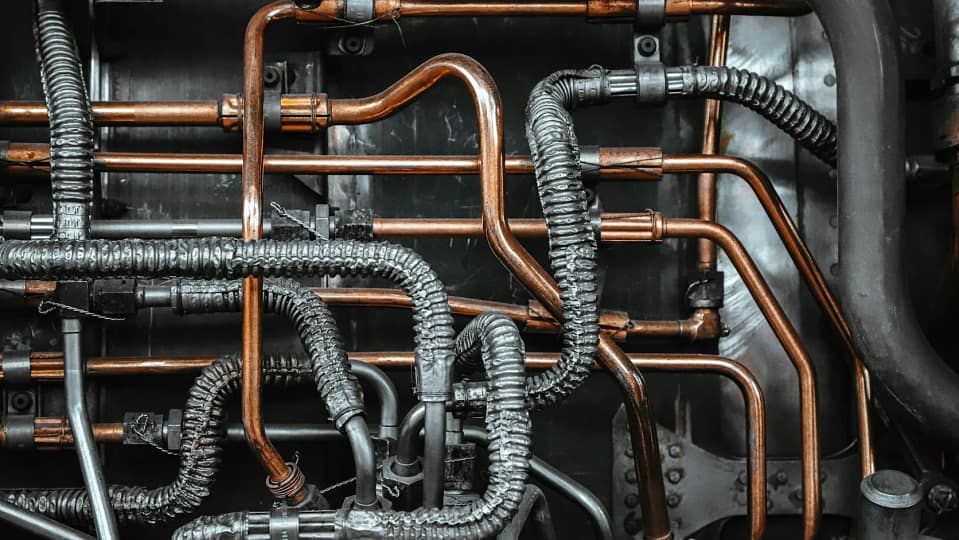

Também é necessário compatibilizar tubulação frigorígena, drenos e comunicação com os demais elementos da edificação. Distâncias e desníveis permitidos variam conforme a linha selecionada. Por isso, a seleção deve ser conferida na documentação do equipamento, e não em um limite genérico atribuído a todo VRF.

Separe climatização de renovação de ar

Controlar a temperatura de uma sala não significa renovar seu ar. O projeto deve identificar como a ventilação e o tratamento do ar serão atendidos e quais disciplinas precisam participar. O mesmo vale para a drenagem: o caminho da água condensada precisa estar resolvido, com as condições de instalação verificadas.

Em áreas administrativas de indústrias, avalie o uso humano dos espaços e suas condições ambientais. A existência de uma aplicação industrial não demonstra que o sistema seja adequado à refrigeração de processos.

Compare propostas pelo que será entregue

Peça que a proposta de projeto VRF identifique as premissas, os desenhos previstos e as interfaces incluídas. Esclareça se haverá levantamento em campo, cálculo de carga térmica, seleção de equipamentos e memorial. Defina também o formato de entrega e o tratamento de revisões de layout.

Equipamentos, execução e acompanhamento de obra podem ser contratos distintos. Uma proposta que inclui somente dimensionamento não é diretamente comparável a outra com levantamento e compatibilização. Registre as exclusões antes de avaliar preço e prazo.

Prepare um primeiro envio objetivo

• Informe cidade, tipo de imóvel e fase da obra.
• Envie a planta disponível e descreva mudanças previstas no layout.
• Identifique áreas técnicas e restrições conhecidas do condomínio.
• Indique se o escopo é um sistema novo, uma ampliação ou uma substituição.

Com esse conjunto inicial, a Schaltz pode avaliar a necessidade de levantamento e organizar o escopo. Conheça a frente de projetos de climatização ou envie as informações do imóvel.

Referência técnica

A seleção final deve usar os documentos vigentes da linha contratada. A biblioteca oficial LG Multi V reúne catálogos e manuais de diferentes sistemas VRF.

Como conferir a seleção técnica do conjunto VRF

A carga térmica deve ser apresentada por ambiente e por condição de uso, separando parcelas sensíveis e latentes. Vidros e orientação solar influenciam a envoltória; ocupação e ar exterior precisam corresponder ao programa real. Uma potência por metro quadrado não substitui esse cálculo, especialmente quando há ambientes com horários e exposições diferentes.

A seleção das unidades deve considerar capacidade corrigida para as condições de projeto, limites de combinação e comprimentos equivalentes de tubulação definidos pelo fabricante. Desníveis e derivações influenciam a viabilidade. A soma das capacidades nominais das evaporadoras não demonstra, sozinha, que o conjunto atende à condição simultânea de projeto.

Ar exterior e distribuição precisam de solução própria

O sistema VRF não assegura renovação de ar apenas por climatizar o ambiente. O projeto deve definir como o ar exterior será tratado e distribuído, compatibilizando vazões e caminhos de retorno ou transferência. A verificação deve relacionar conforto e qualidade do ar ao uso efetivo do local.

Referências e critérios desta revisão

• ABNT NBR 16401-1:2024: Projetos de instalações de condicionamento de ar, sistemas centrais e unitários. Edição de 19/11/2024 consultada nos metadados do catálogo DIN Media.
• ABNT NBR 16401-2:2024: Parâmetros de conforto térmico. Os critérios devem corresponder ao uso e às condições de projeto, sem uma temperatura única anunciada para qualquer ambiente.
• ABNT NBR 16401-3:2024: Qualidade do ar interior. A solução deve tratar ar exterior e distribuição; a climatização por VRF não assegura renovação de ar por si só.

Referências consultadas na revisão editorial de outubro de 2026. A aplicação ao caso concreto deve registrar as edições, os requisitos e os limites do escopo técnico.
