Aquecimento acima do esperado em painéis e quadros elétricos é detectável por inspeção termográfica antes de evoluir para falha. A termografia identifica o componente com resistência elevada — conexão frouxa, disjuntor desgastado, barramento com oxidação — e permite intervenção cirúrgica no ponto específico, sem necessidade de desligamento do painel inteiro nem de substituição de componentes em bom estado.
Causas mais comuns de aquecimento anômalo em painéis
A termografia identifica o ponto quente, mas o diagnóstico completo exige entender a causa. As causas mais frequentes em instalações comerciais e industriais são:
- Conexões frouxas em bornes de disjuntores: a resistência de contato aumenta com o tempo à medida que conexões se afrouxam por vibração, expansão térmica cíclica ou torque insuficiente na instalação original. Conexão frouxa gera calor proporcional ao quadrado da corrente que passa por ela.
- Oxidação em barramentos e conexões: especialmente em ambientes com umidade elevada ou presença de gases corrosivos. A camada de óxido aumenta a resistência de contato.
- Disjuntor com resistência interna elevada: disjuntores envelhecidos ou que operaram próximos da capacidade por longo período têm resistência interna crescente — consomem mais energia e aquecem mais que o especificado. Essa é a causa mais comum de disjuntores que “desarmam sem motivo aparente”.
- Sobrecarga de circuito: corrente acima da capacidade nominal do condutor por extensão contínua de carga sem adequação do circuito. O calor é distribuído ao longo do condutor, não concentrado num ponto.
- Desequilíbrio de fases: em instalações trifásicas, distribuição desigual de cargas entre as três fases gera corrente mais alta em uma delas — detectável pela termografia como diferença de temperatura entre as fases.
Como a termografia é usada no diagnóstico

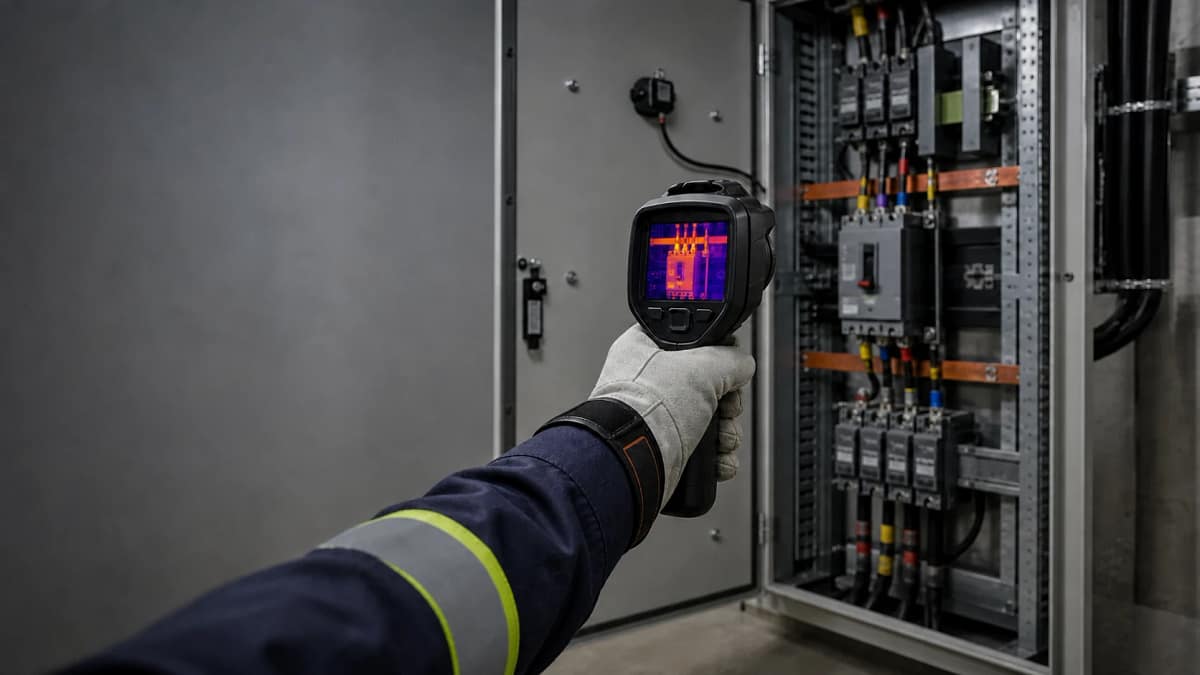

A inspeção termográfica de painéis elétricos é realizada com a instalação em operação e as portas do painel abertas. A câmera de infravermelho captura a temperatura de cada componente — o engenheiro analisa as imagens comparando temperaturas com os padrões esperados para aquela carga e ambiente.
A análise segue os critérios da ABNT NBR 15763 (Termografia em Sistemas Elétricos de Potência), que classifica anomalias por diferença de temperatura em relação ao referencial e determina a urgência da intervenção:
- ΔT até 5°C: possível problema — monitorar na próxima inspeção
- ΔT de 5°C a 15°C: problema identificado — planejar intervenção corretiva
- ΔT acima de 15°C: intervenção necessária antes da próxima inspeção regular
- ΔT acima de 40°C: intervenção urgente — risco de falha iminente do componente
Ação corretiva conforme a causa identificada
A intervenção depende da causa:
- Conexão frouxa: reapertar com torque especificado pelo fabricante e verificar estado do condutor e do borne
- Oxidação: limpeza com produto adequado, reaperto e, se necessário, substituição dos terminais
- Disjuntor com resistência interna elevada: substituição do componente — não há correção possível para desgaste interno
- Sobrecarga de circuito: adequação do circuito (bitola do condutor, proteção) ou redistribuição de carga
- Desequilíbrio de fases: redistribuição de cargas entre as fases até equilibrar a corrente
Frequência recomendada de inspeção termográfica
Para instalações comerciais e industriais de médio e grande porte, inspeção termográfica anual é a prática recomendada. Em ambientes com maior exposição a vibração, umidade ou temperatura elevada, a frequência pode ser semestral. A termografia realizada antes que os sinais se manifestem como falha permite intervenção programada — sem parada de emergência e sem substituição de componentes além do necessário.
Perguntas frequentes
É necessário desligar o painel para fazer a inspeção termográfica?
Não. A termografia é feita com o painel energizado e em operação — essa é a condição que permite identificar anomalias térmicas reais. Para que os resultados sejam representativos, recomenda-se que a instalação esteja com pelo menos 40% da carga nominal no momento da inspeção.
A inspeção termográfica substitui a manutenção preventiva?
Não. A termografia é uma técnica de manutenção preditiva que identifica componentes com problema antes da falha — não substitui a manutenção preventiva (limpeza, reaperto geral, verificação de torque, inspeção visual). Os dois tipos de manutenção são complementares: a preventiva reduz a probabilidade de falha; a preditiva identifica o que a preventiva não eliminou.
Um disjuntor que desarma com frequência indica aquecimento anômalo?
Pode indicar. Disjuntores com resistência interna elevada têm limiar de disparo efetivo menor que o nominal — desarmam com correntes abaixo da corrente de trip especificada. A termografia confirma se o componente está aquecendo acima do esperado. Mas disparo frequente também pode indicar sobrecarga real no circuito — o diagnóstico deve verificar as duas hipóteses.
