O aterramento elétrico é o sistema que conecta as partes metálicas de uma instalação — quadros, carcaças de equipamentos, conduítes — ao potencial da terra. Quando há uma falha de isolamento e uma corrente de falta percorre esse caminho, o sistema de proteção diferencial (DR) detecta o desequilíbrio e desliga o circuito antes que a corrente atinja nível perigoso. Sem aterramento adequado, o DR não funciona corretamente — e a instalação opera sem a proteção que a ABNT NBR 5410 exige.
O que a NBR 5410 determina sobre aterramento
A ABNT NBR 5410 (Instalações Elétricas de Baixa Tensão) exige que toda instalação tenha sistema de aterramento implantado desde a construção, com eletrodo de aterramento instalado e resistência medida. Os requisitos incluem:
- Eletrodo de aterramento (haste, placa ou malha) com resistência máxima de 25 Ω para instalações convencionais — valores mais restritivos se houver SPDA (10 Ω pela NBR 5419) ou equipamentos eletromédicos (5 Ω pela NBR 13534)
- Condutor de proteção (PE) percorrendo todos os circuitos e conectado às carcaças metálicas dos equipamentos
- Barramento de terra no quadro de distribuição, com conexão rastreável ao eletrodo
- Proteção diferencial-residual (DR) de 30 mA nos circuitos de tomadas e iluminação de áreas úmidas
Tipos de eletrodo de aterramento
A NBR 5410 aceita diferentes configurações de eletrodo, escolhidas conforme as características do solo e a resistência necessária:
- Haste de aterramento: eletrodo de aço cobreado cravado verticalmente no solo. É o tipo mais comum em instalações residenciais e comerciais de pequeno porte. Resistência típica em solo de condutividade média: 10 a 50 Ω.
- Placa de aterramento: eletrodo metálico enterrado horizontalmente. Usado quando a profundidade disponível é limitada ou o solo é rochoso.
- Malha de aterramento: conjunto de condutores enterrados em forma de malha, interconectados. Usado em instalações industriais, subestações e hospitais — alcança resistências muito baixas e distribui o potencial de forma uniforme.
- Ferragem da fundação (eletrodo de fundação): uso das armaduras metálicas da fundação de concreto como eletrodo natural. Opção prevista pela norma e amplamente usada em edificações novas, com a vantagem de grande área de contato com o solo.
Medição da resistência de aterramento
A resistência de aterramento não é uma propriedade estável — varia com a umidade do solo, o nível do lençol freático e o estado das conexões. Um sistema dentro do limite na instalação pode estar fora do limite dois anos depois, especialmente em solos arenosos ou regiões com grande variação sazonal de umidade. Por isso, a NBR 5410 recomenda verificação periódica.

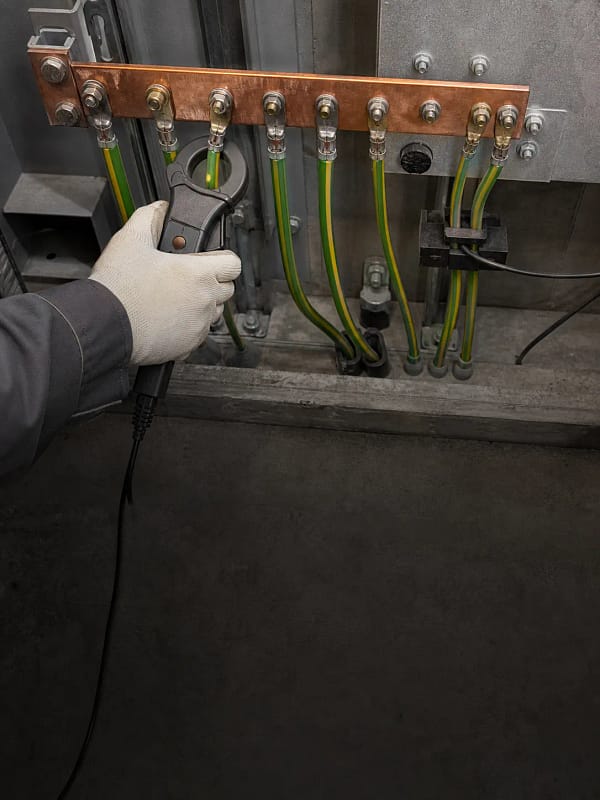

A medição é feita com terrômetro pelo método de três pontas (queda de potencial). O resultado deve ser registrado com as condições de umidade do solo no momento da medição — esse dado é relevante para interpretar o resultado ao longo do tempo. Para instalações com SPDA, a NBR 5419 exige medição anual.
Aterramento em instalações existentes sem eletrodo
Instalações mais antigas, anteriores à obrigatoriedade do aterramento sistematizado pela NBR 5410, frequentemente têm o fio verde-amarelo presente nos quadros e tomadas mas sem conexão com eletrodo real — o condutor de proteção não está conectado à terra. Nessa situação, os DRs instalados operam com eficácia reduzida, porque a corrente de falta não tem caminho de baixa impedância para retornar. A regularização exige instalação de eletrodo e condução do PE até o barramento do quadro principal.
Perguntas frequentes
Toda instalação precisa ter aterramento?
Sim, desde a revisão da ABNT NBR 5410 de 2004, que tornou obrigatório o sistema de aterramento em instalações novas e reformadas. Instalações antigas que não foram reformadas podem não ter aterramento — mas qualquer ampliação ou reforma que se enquadre nos critérios da norma exige adequação.
O que acontece se o DR disparar com frequência?
Disparo frequente do DR indica corrente de fuga no circuito — pode ser falha de isolamento de um equipamento, umidade em caixas de passagem ou conduítes, ou DR subdimensionado para a carga do circuito. O disparo frequente não é falha do DR: é o DR funcionando corretamente ao detectar um problema que precisa ser identificado e corrigido.
Aterramento e SPDA são o mesmo sistema?
São sistemas distintos, mas que devem ser integrados. O aterramento da instalação elétrica (NBR 5410) protege contra choques por falha de isolamento. O SPDA (NBR 5419) protege contra descargas atmosféricas. Quando os dois existem na mesma edificação, a norma exige que os sistemas sejam interligados para garantir equipotencialização — diferença de potencial entre eles em uma descarga pode causar danos.
